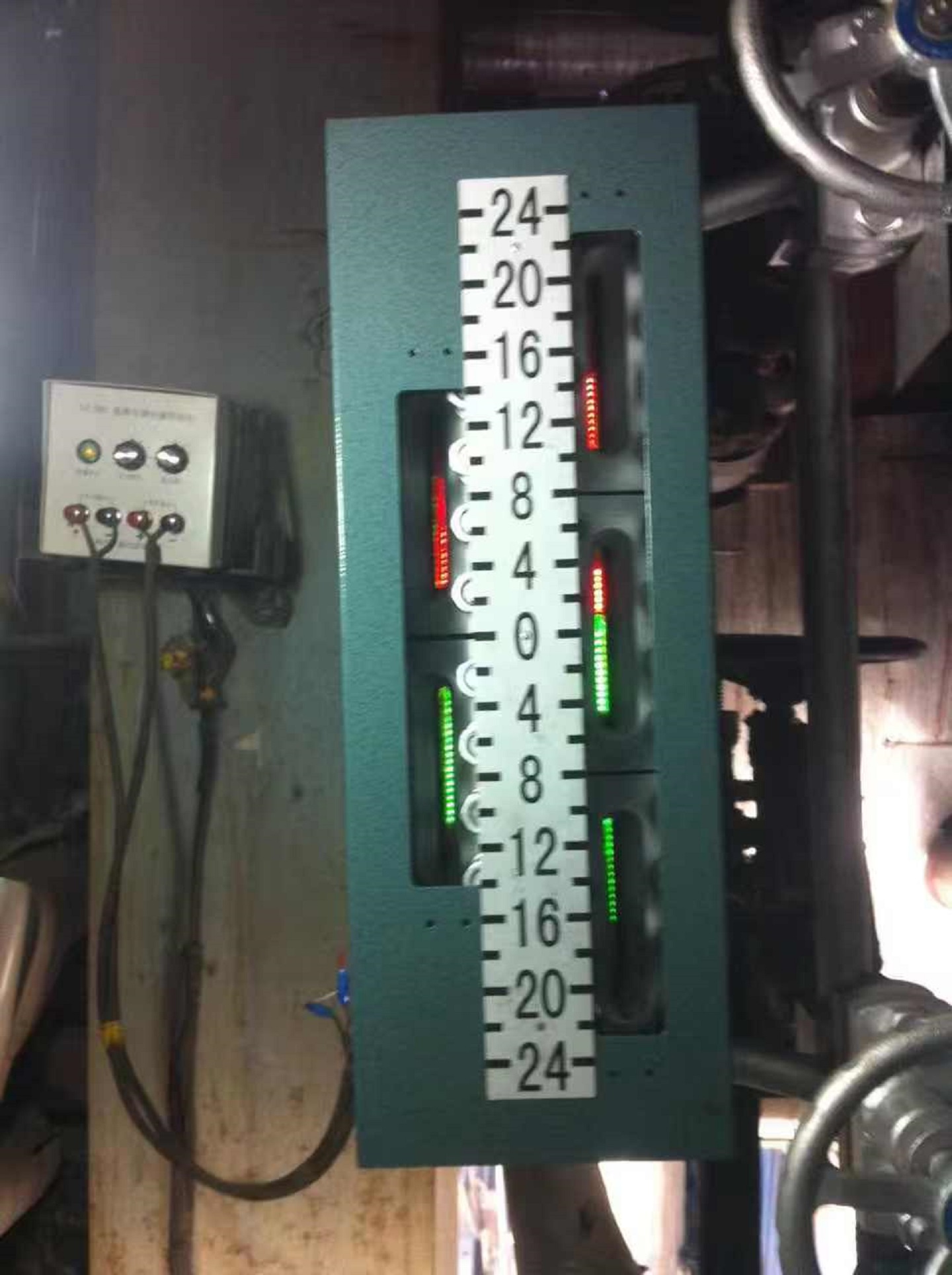

五窗双排双色水位计 型号:B49H-11.3C库号：M411210

五窗双排双色水位计 型号:B49H-11.3C库号：M411210

型号：B49H-11.3C

距：670mm

公称压力:16MPa

额定压力:11.3MPa

设计稳-定:321℃

安装形式:焊管φ28*4

灯源电压:220VAC

工作原理：

五窗、七窗水位表观察孔在表体的两条直线上，通过将观测孔交错组消了中间盲区。由光源发出的光通过红、绿滤色镜片，射向水位表体液腔，在表体内汽相部分，红光射向正前方，而绿光斜射到壁上被吸收。而在表体内液相部分，由于水的折射使绿光射向正前方，而红光斜射到壁上被吸收。因此在正前方观测将获得汽红、水绿；汽满红、水满绿的显示。

参数

公称压力:6.4,10,16,25,32 Mpa

可视范围:452m

耐温:540℃

连接方式:法兰或焊接

距:600,670,850,1070 mm或按用户选配

连续可调LED光源及光源控-制仪

安装方向：右侧安装
